ความรู้ทั่วไปเกี่ยวกับ GPS

facebook logo   facebook.com/global5thailand
gps satellite
1. GPS คืออะไร?
2. GPS ทำงานอย่างไร?
3. ระบบนำทางด้วย GPS ทำงานอย่างไร?
4. แผนที่นำทางด้วย GPS มีที่มาอย่างไร?
5. อุปกรณ์ที่ใช้ร่วมกับการนำทางด้วย GPS ประกอบด้วยอะไรบ้าง?
6. การประยุกต์ใช้งาน GPS
7. การใช้ระบบ GPS ในชีวิตประจำวัน
8. ระบบพิกัดGPS

1. GPS คืออะไร?

GPS คือ ระบบระบุตำแหน่งบนพื้นโลก ย่อมาจากคำว่า Global Positioning System ซึ่งระบบ GPS ประกอบไปด้วย 3 ส่วนหลัก คือ
1. ส่วนอวกาศ ประกอบด้วยเครือข่ายดาวเทียมหลัก 3 ค่าย คือ อเมริกา รัสเซีย ยุโรป
  • ของอเมริกา ชื่อ NAVSTAR (Navigation Satellite Timing and Ranging GPS) มีดาวเทียม 28 ดวง ใช้งานจริง 24 ดวง อีก 4 ดวงเป็นตัวสำรอง บริหารงานโดย Department of Defenses มีรัศมีวงโคจรจากพื้นโลก 20,162.81 กม.หรือ 12,600 ไมล์ ดาวเทียมแต่ละดวงใช้ เวลาในการโคจรรอบโลก 12 ชั่วโมง
  • ยุโรป ชื่อ Galileo มี 27 ดวง บริหารงานโดย ESA หรือ European Satellite Agency จะพร้อมใช้งานในปี 2008
  • รัสเซีย ชื่อ GLONASS หรือ Global Navigation Satellite บริหารโดย Russia VKS (Russia Military Space Force)
    ในขณะนี้ภาคประชาชนทั่วโลกสามารถใช้ข้อมูลจากดาวเทียมของทางอเมริกา (NAVSTAR) ได้ฟรี เนื่องจาก นโยบายสิทธิการเข้าถึงข้อมูลและข่าวสารสำหรับประชาชนของรัฐบาลสหรัฐ จึงเปิดให้ประชาชนทั่วไปสามารถใช้ข้อมูลดังกล่าวในระดับความแม่นยำที่ไม่เป็นภัยต่อความมันคงของรัฐ กล่าวคือมีความแม่นยำในระดับบวก / ลบ 10 เมตร

    2. ส่วนควบคุม ประกอบด้วยสถานีภาคพื้นดิน สถานีใหญ่อยู่ที่ Falcon Air Force Base ประเทศ อเมริกา และศูนย์ควบคุมย่อยอีก 5 จุด กระจายไปยังภูมิภาคต่าง ๆ ทั่วโลก

    3. ส่วนผู้ใช้งาน ผู้ใช้งานต้องมีเครื่องรับสัญญาณที่สามารถรับคลื่นและแปรรหัสจากดาวเทียมเพื่อนำมาประมวลผลให้เหมาะสมกับการใช้งานในรูปแบบต่างๆ

    ทุกวันนี้บางท่านมักจะเข้าใจผิดว่า GPS เป็น GPRS ซึ่ง GPRS ย่อมาจากคำว่า General Packet Radio Service เป็นระบบสื่อสารแบบไร้สายสำหรับโทรศัพท์มือถือ หรือ PDA หรือ notebook เพื่อเชื่อมต่อกับ internet

    กลับ

  • 2. GPS ทำงานอย่างไร?

    satellite orbit
    ดาวเทียม GPS (Navstar) ประกอบด้วยดาวเทียม 24 ดวง โดยแบ่งเป็น 6 รอบวงโคจร การจรจะเอียงทำมุมเอียง 55 องศากับเส้นศูนย์สูตร (Equator) ในลักษณะสานกันคล้าย ลูกตะกร้อแต่ละวงโคจรมีดาวเทียม 4 ดวง รัศมีวงโคจรจากพื้นโลก 20,162.81 กม. หรือ 12,600 ไมล์ ดาวเทียมแต่ละดวงใช้ เวลาในการโคจรรอบโลก 12 ชั่วโมง

    GPS ทำงานโดยการรับสัญญาณจากดาวเทียมแต่ละดวง โดยสัญญาณดาวเทียมนี้ประกอบไปด้วยข้อมูลที่ระบุตำแหน่งและเวลาขณะส่งสัญญาณ ตัวเครื่องรับสัญญาณ GPS จะต้องประมวลผลความแตกต่างของเวลาในการรับสัญญาณเทียบกับเวลาจริง ณ ปัจจุบันเพื่อแปรเป็นระยะทางระหว่างเครื่องรับสัญญาณกับดาวเทียมแต่ละดวง ซึ่งได้ระบุมีตำแหน่งของมันมากับสัญญาณดังกล่าวข้างต้น

    เพื่อให้เกิดความแม่นยำในการค้นหาตำแหน่งด้วยดาวเทียม ต้องมีดาวเทียมอย่างน้อย 4 ดวง เพื่อบอกตำแหน่งบนผิวโลก ซึ่งระยะห่างจากดาวเทียมทั้ง 3 กับเครื่อง GPS (ที่จุดสีแดง) จะสามารถระบุตำแหน่งบนผิวโลกได้ หากพื้นโลกอยู่ในแนวระนาบแต่ในความเป็นจริงพื้นโลกมีความโค้งเนื่องจากสัณฐานของโลกมีลักษณะกลม ดังนั้นดาวเทียมดวงที่ 4 จะทำให้สามารถคำนวณเรื่องความสูงเพื่อทำให้ได้ตำแหน่งที่ถูกต้องมากขึ้น

    นอกจากนี้ความแม่นยำของการระบุตำแหน่งนั้นขึ้นอยู่กับตำแหน่งของดาวเทียมแต่ละดวง กล่าวคือถ้าระยะห่างระหว่างดาวเทียมที่ใช้งานอยู่ห่างกันย่อมให้ค่าที่แม่นยำกว่าที่อยู่ใกล้กัน และยิ่งมีจำนวนดาวเทียมที่รับสัญญาณได้มากก็ยิ่งให้ความแม่นยำมากขึ้น ความแปรปรวนของชั้นบรรยากาศชั้นบรรยากาศประกอบด้วยประจุไฟฟ้า ความชื้น อุณหภูมิ และความหนาแน่นที่แปรปรวนตลอดเวลา คลื่นเมื่อตกกระทบ กับวัตถุต่างๆ จะเกิดการหักเหทำให้สัญญาณที่ได้อ่อนลง และสิ่งแวดล้อมในบริเวณรับสัญญาณเช่นมีการบดบังจากกระจก ละอองน้ำ ใบไม้ จะมีผลต่อค่าความถูกต้องของความแม่นยำ เนื่องจากถ้าสัญญาณจากดาวเทียมมีการหักเหก็จะทำให้ค่าที่คำนวณได้จากเครื่องรับสัญญาณเพี้ยนไป และสุดท้ายก็คือประสิทธิภาพของเครื่องรับสัญญาณว่ามีความไวในการรับสัญญาณแค่ไหนและความเร็วในการประมวณผลด้วย

    การวัดระยะห่างระหว่างดาวเทียมกับเครื่องรับทำได้โดยใช้สูตรคำนวณ ระยะทาง = ความเร็ว * ระยะเวลา วัดระยะเวลาที่คลื่นวิทยุส่งจากดาวเทียมมายังเครื่องรับ GPS คูณด้วยความเร็วของคลื่นวิทยุจะเท่ากับระยะทางที่เครื่องรับ อยู่ห่างจากดาวเทียม โดยเวลาที่วัดได้มาจากนาฬิกาของดาวเทียมที่มีความแม่นยำสูงมีความละเอียดถึงนาโนวินาที และมีการสอบทวนเสมอๆกับสถานีภาคพื้นดิน

    องค์ประกอบสุดท้ายก็คือตำแหน่งของดาวเทียมแต่ละดวงในขณะที่ส่งสัญญาณมาว่าอยู่ที่ใด(Almanac) มายังเครื่องรับ GPS โดยวงโคจรของดาวเทียมได้ถูกกำหนดไว้ล่วงหน้าแล้วเมื่อถูกส่งขึ้นสู่อวกาศ สถานีควบคุมจะคอยตรวจสอบการโคจรของดาวเทียมอยู่ตลอดเวลาเพื่อทวนสอบความถูกต้อง
    gps lacate location calculate

    กลับ

    3. ระบบนำทางด้วย GPS ทำงานอย่างไร?

    ก่อนอื่นผู้ใช้จะต้องมีเครื่องรับสัญญาณดาวเทียมหรือมีอุปกรณ์นำทาง เมื่อผู้ใช้นำเครื่องไปใช้งานมีการเปิดรับสัญญาณ GPS แล้วตัวโปรแกรมจะแสดงตำแหน่งปัจจุบันบนแผนที่ แผนที่สำหรับนำทางจะเป็นแผนที่พิเศษที่มีการกำหนดทิศทางการจราจร เช่น การจราจรแบบชิดซ้ายหรือชิดขวา ข้อมูลการเดินรถทางเดียว จุดสำคัญต่างๆ ข้อมูลทางภูมิศาสตร์ต่างๆ ฝังไว้ในข้อมูลแผนที่ที่ได้ ทำการสำรวจและตั้งค่าไว้แล้ว ในแต่ละทางแยกก็จะมีการกำหนดค่าเอาไว้ด้วยเช่นกันเพื่อให้ตัวโปรแกรมทำการเลือกการเชื่อมต่อของ เส้นทางจนถึงจุดหมายที่ได้เลือกไว้

    เสียงนำทางก็จะทำงานสอดคล้องกับการเลือกเส้นทาง เช่นถ้าโปรแกรมเลือกเส้นทางที่จะต้องไปทางขวาก็จะกำหนดให้มีการแสดงเสียง เตือนให้เลี้ยวขวา โดยแต่ละโปรแกรมก็จะมีการกำหนดเตือนไว้ล่วงหน้าว่าจะเตือนก่อนจุดเลี้ยวเท่าใด ส่วนการแสดงทิศทางก็จะมีการบอก ไว้ล่วงหน้าเช่นกันแล้วแต่ว่าจะกำหนดไว้ล่วงหน้ากี่จุด บางโปรแกรมก็กำหนดไว้จุดเดียว บางโปรแกรมกำหนดไว้สองจุด หรือบางโปรแกรม ก็สามารถเลือกการแสดงได้ตามความต้องการของผู้ใช้

    การคำนวณเส้นทางนี้จะถูกคำนวณให้เสร็จตั่งแต่แรก และตัวโปรแกรมจะแสดงผลทั้งภาพและเสียงตามตำแหน่งจริงที่อยู่ ณ.จุดนั้นๆ หากมี การเดินทางออกนอกเส้นทางที่ได้กำหนดไว้ เครื่องจะทำการเตือนให้ผู้ใช้ทราบและจะคำนวณให้พยายามกลับสู่เส้นทางที่ได้วางแผนไว้ก่อน หากการออกนอกเส้นทางนั้นอยู่เกินกว่าค่าที่กำหนดไว้ก็จะมีการคำนวณเส้นทางให้ใหม่เองอัตโนมัติ

    เมื่อเครื่องคำนวณเส้นทางให้ผู้ใช้สามารถดูเส้นทางสรุปได้ล่วงหน้า หรือแสดงการจำลองเส้นทางก็ได้ โปรแกรมนำทางบางโปรแกรมมีความ สามารถกำหนดจุดแวะได้หลายจุดทำให้ผู้ใช้สามารถกำหนดให้การนำทางสอดคล้องกับการเดินทางมากที่สุด หรืออาจใช้ในการหลอกเครื่อง เพื่อให้นำทางไปยังเส้นทางที่ต้องการแทนที่เส้นทางที่เครื่องคำนวณได้ บางโปรแกรมก็มีทางเลือกให้หลีกเลี่ยงแบบต่างๆเช่น เลี่ยงทางผ่านเมือง เลี่ยงทางด่วน เลี่ยงทางกลับรถ เป็นต้น

    กลับ

    4. แผนที่นำทางด้วย GPS มีที่มาอย่างไร?

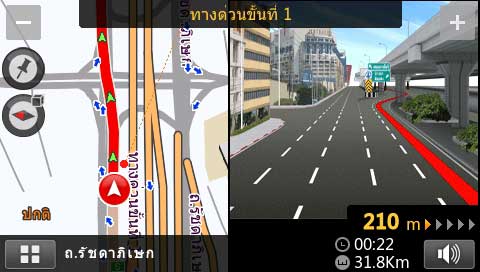

    Junction view 3d speednavi

    นอกจากผู้ที่ใช้ระบบ GPS จะต้องมีเครื่องรับสัญญาณ GPS หน่วยประมวลผล โปรแกรมแผนที่และข้อมูลแผนที่ขึ้นอยู่กับวัตถุประสงค์การใช้งาน ในรูปแบบต่างๆ การรับสัญญาณจากดาวเทียมไม่ต้องเสียค่าใช้จ่าย ส่วนการใช้งานในรูปแบบที่ใช้ประกอบกับแผนที่จะมีค่าใช้จ่ายในเรื่องของ แผนที่แตกต่างกันไปขึ้นอยู่กับบริษัทที่จัดทำแผนที่ ในประเทศไทยมีผู้จัดทำแผนที่เพื่อใช้กับ GPS รายใหญ่ๆได้แก่

    GARMIN
    POWER MAP
    SpeedNavi

    นอกจากความเฉพาะของแผนที่นำทางจะไม่สามารถนำมาใช้ต่างค่ายได้แล้ว แผนที่ยังมีความเฉพาะสำหรับเครื่องแต่ละเครื่องด้วยคือไม่สามารถนำแผนที่จากเครื่องหนึ่งไปใช้กับเครื่องอื่นได้ จะต้องมีการป้อนรหัสที่ทางบริษัทจัดให้จึงจะสามารถใช้งานได้

    การสร้างแผนที่นำทางจะเริ่มจากการใช้ภาพถ่ายทางอากาศจากดาวเทียมมาต่อซ้อนกันเหมือนการปูกระเบื้องเพื่อให้เห็นภาพรวมของภูมิประเทศ แล้วจึงไปกำหนดจุดอ้างอิงทางภูมิศาสตร์ (calibrate) เป็นค่าพิกัดดาวเทียม แล้วจึงมีการสร้างข้อมูลต่างๆ เช่น ถนน สถานที่สำคัญ จุดสนใจ เป็นชั้นๆ (layer) แล้วนำมาประกอบกันเป็นแผนที่นำทาง

    การสร้างข้อมูลทางภูมิศาสตร์จะต้องมีการสำรวจภาคสนามซึ่งต้องใช้บุคคลากร ทรัพยากรจำนวนมาก และต้องทำอย่างสม่ำเสมอเนื่องจากมีการเปลี่ยนแปลงตลอดเวลา จึงทำให้การสร้างแผนที่มีต้นทุนที่สูง

    กลับ

    5. อุปกรณ์ที่ใช้ร่วมกับการนำทางด้วย GPS ประกอบด้วยอะไรบ้าง?

    อุปกรณ์ที่ใช้ร่วมกับการนำทางด้วย GPS ประกอบด้วย
  • ตัวรับสัญญาณดาวเทียม (GPS Receiver Module)
  • หน่วยประมวลผล (CPU)
  • โปรแกรมการนำทาง (Application Software)
  • และข้อมูลแผนที่นำทาง (Map Data)

    ปัจจุบันนี้มีเครื่อง GPS ที่มีครบทุกอย่างในตัวเอง ซึ่งจะมีความสะดวกในการใช้งานและมีความเสถียรสูงได้แก่ PND (Personal / Portable Navigation Device) หรือแบบที่ใช้ GPS receiver ร่วมกับ PDA (Personal Digital Assistant) / Pocket PC / โน้ตบุ๊ก / Smart phone เป็นต้น หรือใน Smart Phone รุ่นใหม่ๆก็จะมี GPS มาให้พร้อมเลือกใช้หลายรุ่น ทำให้สะดวกในการใช้งานยามหลงทางหรือใช้งานหาสถานที่ใกล้เคียง

    นอกจากอุปกรณ์หลักแล้วยังมีอุปกรณ์เสริม เช่น เสารับสัญญาณภายนอกแบบติดเฉพาะเครื่องต่อเครื่อง หรือ ตัวกระจายคลื่น (GPS radiator) เพื่อให้สามารถใช้ GPS ได้ในที่อับสัญญาณ เช่นในรถที่ติดฟิล์มที่มีสารโลหะอยู่ (หรือที่เรียกกันว่า"ฉาบปรอท") หรือในอาคาร

    กลับ

  • 6. การประยุกต์ใช้งาน

    ปัจจุบันนี้ได้มีการใช้งานในรูปแบบต่างๆดังนี้
  • การกำหนดพิกัดของสถานที่ต่าง ๆ การทำแผนที่ โดยส่านใหญ่นิยมใช้อุปกรณ์ที่สามารถพกพาไปได้ง่าย มีความทนทาน กันน้ำได้ สามารถใช้กับถ่านไฟฉายขนาดมาตรฐานได้ ดูรายละเอียด GPS สำหรับงานสำรวจ
  • การนำทาง ได้รับความนิยมอย่างกว้างขวางมีหลากหลายแบบและขนาด สามารถนำทางได้ทั้งภาพและเสียง ใช้ได้หลายภาษา บางแบบมีภาพเสมือนจริง ภาพสามมิติ และประสิทธิภาพอื่นๆเพิ่มเติมเช่น multimedia Bluetooth hand free เป็นต้น ดูรายละเอียด GPS นำทาง
  • การวางแผนการใช้ประโยชน์ที่ดิน โครงข่ายหมุดดาวเทียม GPS ของกรมที่ดิน (DOLVRS)
  • การกำหนดจุดเพื่อบรรเทาสาธารณะภัย เช่น เสื้อกั๊กชูชีพที่มีเครื่องส่งสัญญาณจีพีเอส
  • การวางผังสำหรับการจัดส่งสินค้า
  • การนำไปใช้ประโยชน์ในขบวนการยุติธรรม เช่นการติดตามบุคคล
  • การติดตามการค้ายาเสพติด ฯลฯ ดูรายละเอียด GPS เพื่อการติดตาม
  • การนำไปใช้ประโยชน์ทางทหาร ดูรายละเอียดเกี่ยวกับอนาคต GPS ทางทหารจากกระทรวงกลาโหมสหรัฐที่นี่ The Future of the Global Positioning System
  • การกีฬา เช่นใช้ในการฝึกฝนเพื่อวัดความเร็ว ระยะทาง แคลลอรี่ที่เผาผลาญ ดูรายละเอียด อุปกรณ์ GPS สำหรับกิจกรรมกลางแจ้ง หรือ ใช้ในสนามกอล์ฟเอคำนวณระยะจากจุดที่อยู่ถึงหลุม
  • การสันทนาการ เช่น กำหนดจุดตกปลา หาระยะเวลาที่เหมาะสมในการตกปลา การวัดความเร็ว ระยะทาง บันทึกเส้นทาง เครื่องบิน/รถบังคับวิทยุ ระบบการควบคุมหรือติดตามยานพาหนะ
  • การติดตามบุคคล เพื่อให้ทราบว่ายานพาหนะอยู่ที่ใด มีการเคลื่อนที่หรือไม่ มีการแจ้งเตือนให้กับผู้ติดตามเมื่อมีการเคลื่อนที่เร็วกว่าที่กำหนดหรือเคลื่อนที่ออกนอกพื้นที่หรือเข้าสู่พื้นที่ที่กำหนด นอกจากนั้นยังสามารถนำไปใช้ในการป้องกันการโจรกรรมและติดตามทรัพย์สินคืน ดูรายละเอียด ระบบติดตาม
  • การนำข้อมูล GPS มาประกอบกับภาพถ่ายเพื่อการท่องเที่ยว การทำรายงานกิจกรรม เป็นต้น โดยจะต้องมีเครื่องรับสัญญาณ ดาวเทียมติดตั้งอยู่กับกล้องบางรุ่น หรือการใช้ GPS Data Logger ร่วมกับ Software

    กลับ

  • 7. การใช้ระบบ GPS ในชีวิตประจำวัน

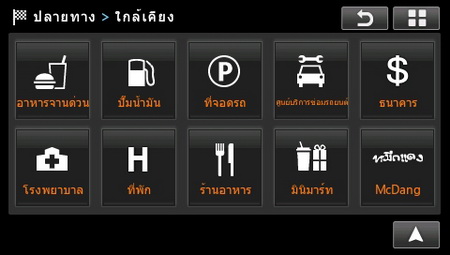

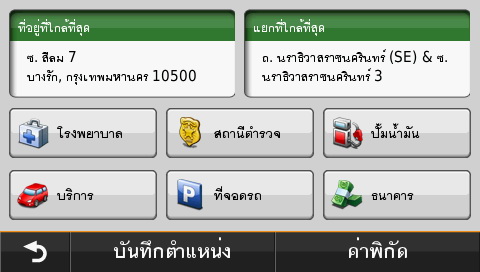

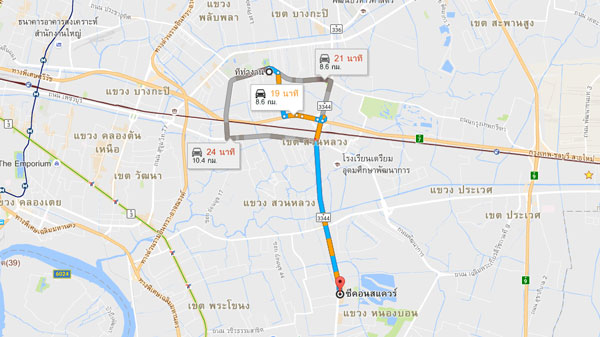

    where poi google map

    ทุกวันนี้มีการใช้อุปกรณ์ GPS กันอย่างกว้างขวาง และประชาชนมีความรู้เรื่อง GPS เป็นอย่างดี เพราะได้มีการใช้ งานมานานระยะหนึ่งแล้ว และมีระบบเชื่อมโยงข้อมูลการจราจรในรูปแบบของดิจิตอล เช่น ในรถแท็กซี่จะพบอุปกรณ์ GPS เพื่อหลีกเลี่ยงเส้นทางที่มีการจราจรคับคั่ง หรือการขับรถเพื่อท่องเที่ยวก็จะมีการแนะนำเส้นทางท่องเที่ยวพร้อมสถานที่น่าสนใจต่างๆ เช่น ร้านอาหาร ที่พัก จุดชมวิว แหล่งท่องเที่ยว เป็นต้น และนักเดินทางก็มักจะพกอุปกรณ์ GPS ในรูปแบบ PND หรือ Smart Phone ที่ลง Application Software สำหรับการนำทาง เช่น Google Map แทนการพกพาสมุดแผนที่อย่างในอดีต ปัจจุบันนี้ระบบ GPS สามารถ ค้นหาถึงระดับบ้านเลขที่หรือเบอร์โทรศัพท์และนำทางไปสู่เป้าหมายได้อย่างถูกต้อง

    ในปัจจุบันนอกจากฟังก์ชั่นการนำทางพื้นฐานแล้วก็ยังมีการเตือนทางโค้ง จุดด่านเก็บเงิน จุดที่มักจะมีการตรวจจับความเร็ว ตำแหน่งกล้องตรวจจับการฝ่าฝืนกฎจราจร การกำหนดความเร็วในถนนแต่ละสาย ข้อมูลการท่องเที่ยวพร้อมรายละเอียดพร้อม ภาพประกอบ ข้อมูลร้านอาหารอร่อย ภาพเสมือนจริง ข้อมูลจราจร TMC หรือ (Traffic Message Channel)

    tracking

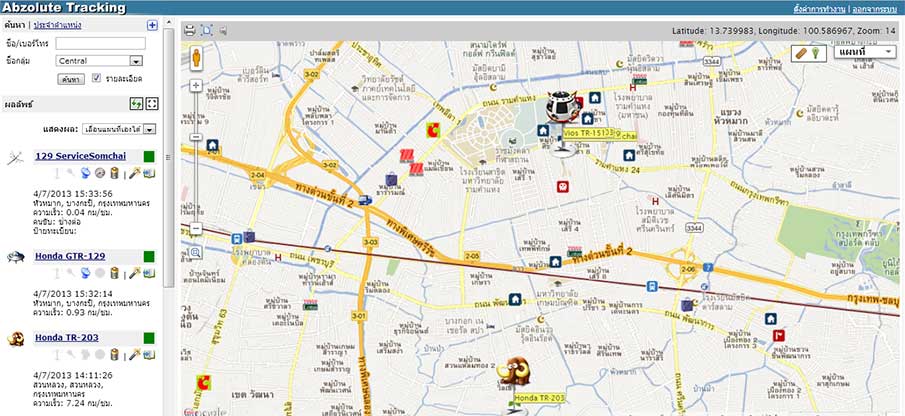

    tracking all

    การใช้ GPS ในการติดตามก็มีการใช้งานอย่างแพร่หลายเช่น รถบรรทุก รถยนต์สาธารณะ รถพยาบาล รถตำรวจ รถโรงเรียน เรือประมง ฯลฯ เพื่อ การบริหารกลุ่มรถ (Fleet Management), ความปลอดภัย, ติดตามและบันทึกพฤติกรรมการใช้งานยานพาหนะ, การกำหนดพื้นที่ปฎิบัติงาน เป็นต้น

    กลับ

    8. ระบบพิกัดภูมิศาสตร์ (Geographic Coordinate System - GCS)

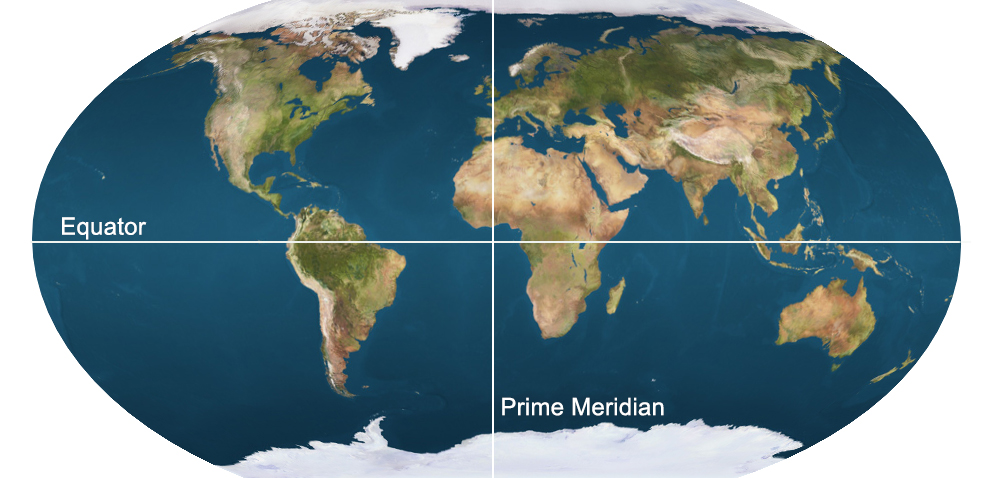

    Equator Meridian
    เป็นระบบที่ใช้กำหนจุดต่างๆบนพื้นโลกด้วยตัวเลข 3 กลุ่ม คือ ความสูงจากระดับทะเลปานกลาง(elevation) และตัวเลขอีกสองกลุ่มเป็น พิกัดแนวระนาบเป็นค่าระยะเชิงมุม จากเส้นศูนย์สูตร ละติจูด (Latitude) และ ค่าระยะเชิงมุม จากเส้น Prime Meridian เป็นลองจิจูด (Longitude)

    เส้นศูนย์สูตร (Equator) กำหนดขึ้นจากแนวระดับที่ตัดผ่านศูนย์กลางของโลกและตั้งฉากกับแกนหมุน ซึ่งแบ่งโลกออกเป็นซีกโลกเหนือและซีกโลกใต้ เส้นละติจูด (Latitude) จะเริ่มจากศูนย์สูตรเป็น 0 องศา ไปจนถึงขั้วโลกเป็น 90 องศาเหนือ และ ใต้

    เส้นพรามเมอริเดียน (Prime Meridian) เป็นเส้นที่กำหนดขี้นโดยลากผ่านเมือง Greenwich ประเทศอังกฤษไปจรดขั้วโลกเหนือและใต้ โดยจะแบ่งโลกออกเป็นซีกตะวันออกและตะวันตก เส้นลองจิจูด (Longitude)จะเริ่มจากเส้นพรามเมอริเดียนเป็น 0 องศา และไปสุดที่ 180 องศา ตะวันออก และ 180 องศาตะวันตก

    รูปแแบพิกัดอาจกำหนดได้ดังนี้
    hddd.dddddd คือ องศาและจุดทศนิยมขององศา (Decimal)
    hddd mm.mmm คือ องศา ลิปดา (arcminute) และทศนิยมของลิปดา
    hddd mm ss.s คือ องศา ลิปดา พิลิปดา (arcsecond) และทศนิยมของพิลิปดา

    การแปลงหน่วยจาก hddd mm ss.s ไปเป็น hddd.dddddd ทำได้ตามสูตร

    d + (m + (s / 60)) / 60)

    เช่น 1 องศา 23ลิปดา 45.6 พิลิปดา 1 23' 45.6"
    = 1+ (23 + (45.6 / 60))/60
    = 1.396

    หรือใช้โปรแกรมแปลงหน่วยสำเร็จรูปที่นี่

    ระบบพิกัดกริด (Grid Coordinate) หรือ UTM (Universal Transverse Mercator)

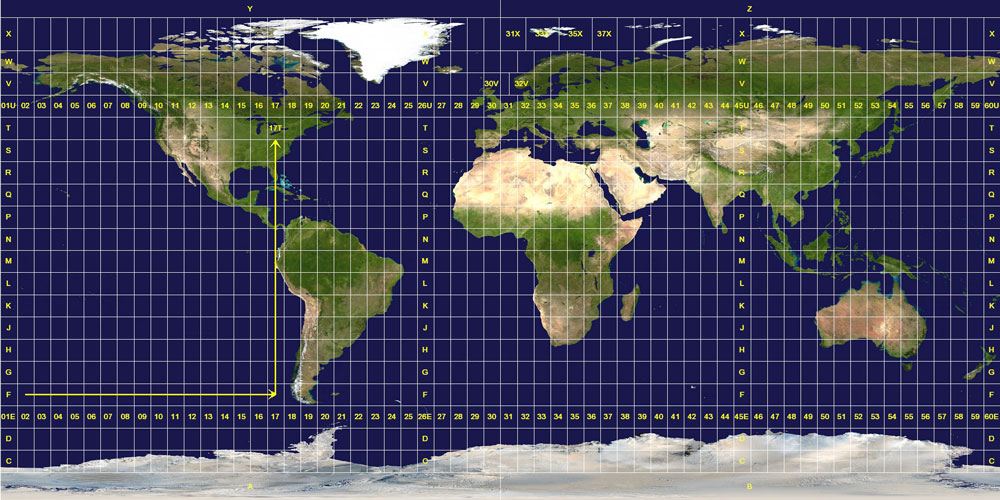

    utm zone

    ระบบนี้สร้างขึ้นจากการยืดส่วนโค้งทรงกลมของโลกให้เป็นทรงกระบอกแล้วแผ่ให้เป็นระนาบแบน แล้วจะใช้ตารางแบ่งโลกออกเป็นส่วนๆ โดยเริมจากขั้วโลกใต้ โดยแนวตั้งจากใต้ไปเหนือตามแนวเส้นละติจูดแทนด้วยตัวอักษร C - X ยกเว้น I และ O (ส่วน A,B เป็นขัวโลกใต้ Y,Z เป็นขั้วโลกเหนือ) เริ่มจาก C ที่ ละติจูด 80 องศาใต้ (ช่วงละ 8 องศาไปจนถึงเส้นขนานละติจูด 72 องศาเหนือ และจากเส้นละติจูด 72-84 องศาเหนือ เป็นช่องละ 12 องศา) ทั้งหมด 20 ส่วน จนถึง X ที่ ละติจูด 84 องศาเหนือ และแบ่งแนวตะวันตกไปตะวันออก เขตละ 6 องศา รวมเป็น 60 เขต (Zone) แทนด้วยตัวเลขเริมจากเส้น Meridian 180 องศาตะวันตก เป็น 01 ไปจนถีง 174 องศาตะวันตก เป็น 60 ทำให้บนพื้นโลก แต่ละช่วงเป็นตารางพื้นที่สี่เหลี่ยมเรียกว่า เขตกริด (Grid zone) ซึ่งมีทั้งหมด 1,200 โซน แล้วจะใช้ชุดเลขพิกัด Northing (เหนือ ตามแนวตั้ง) และ Easting (ตะวันออก ตามแนวนอน) บอกตำแหน่ง โดยเลขของ Northing และ Easting จะมีหน่วยเป็นเมตร

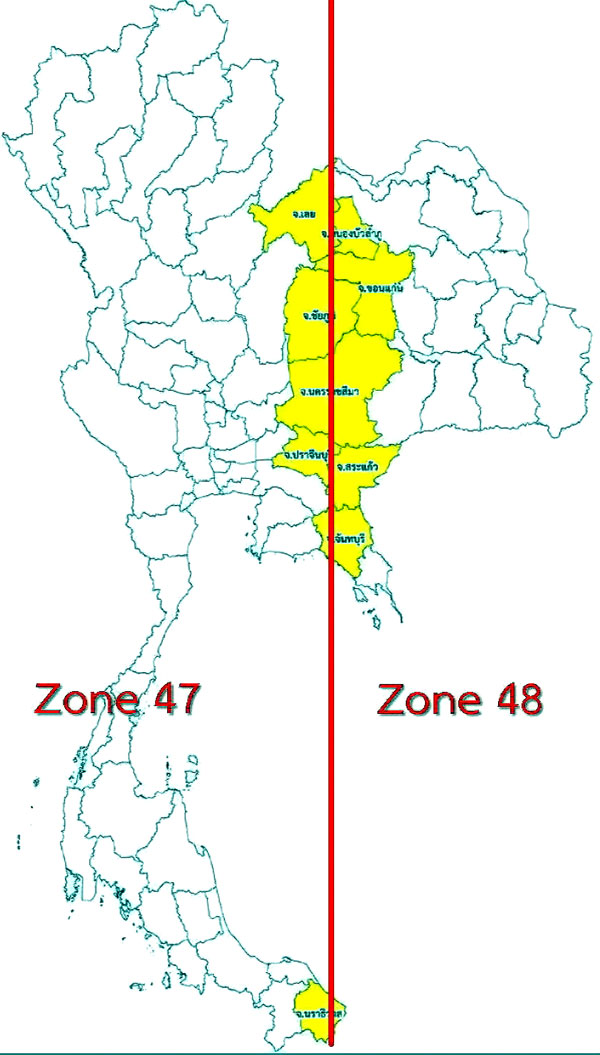

    สำหรับประเทศไทย อยู่ในโซน 47 และ 48 โดยเส้นแบ่งโซนนี้อยู่ระหว่างจังหวัด เลย หนองบัวลาภู (บางส่วน) ขอนแก่น ชัยภูมิ นครราชสีมา สระแก้ว ปราจีนบุรี จันทบุรี และ นราธิวาส (บางส่วน)

    utm thailand zone

    รูปแบบการระบุตำแหน่งเช่น UTM (WGS84) 47P E.676027 N.1521184

    โปรแกรมแปลงหน่วยที่นี่

    Map Datum

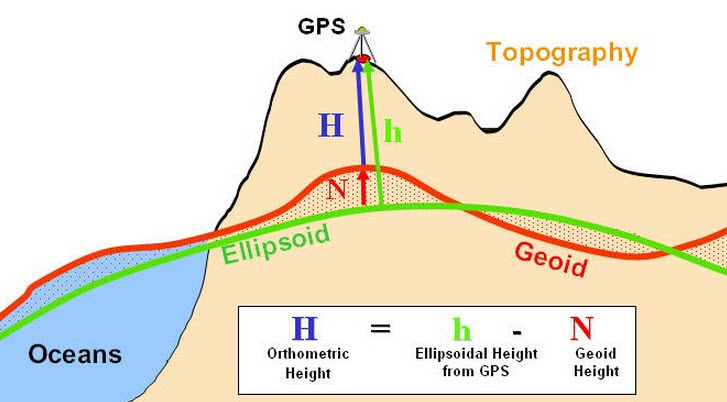

    topo

    ในประเทศไทยมีการใช้ Map Datum หลักอยู่สองแบบ คือ

    1. แบบ Indian1975 ซึ่งเป็นระบบเก่า เริ่มใช้เมื่อปี คศ. 1975 หรือ พ.ศ.2518 โดยองค์การแผนที่ กระทรวงกลาโหม สหรัฐอเมริกา (Defense Mapping Agency Hydrographic/Topographic Center : DMAHTC) ในแผนที่ของหน่วยงานฉบับเก่าๆยังอาจมีการอ้างอิงจาก Map Datum นี้อยู๋

    2. WGS84 ( World Geodetic System | WGS 1984 | EPSG:4326) เป็น Map Datum ที่เริ่มใช้เมื่อปี คศ. 1984 และปรับปรุงเมื่อ ปี 2004 เป็นระบบที่นำมาใช้กับ GPS โดยปรับแก้ไขความคลาดเคลื่อนของพื้นผิวของโลกที่ความผันแปรของระดับน้ำทะเล (geoid) ความสูงต่ำของพื้นผิว (topography) และลักษณะทรงรี (ellipsoid) ของโลก โดยอาศัยจุดอ้างอิงจากจุดศูนย์กลางของโลก ทำให้การคำนวณพิกัดต่างๆของดาวเทียมที่ โคจรอยู่รอบโลก หรือการดำน้ำของเรือดำน้ำ แม่นยำขี้น และสามารถใช้ในการศึกษาการเปลี่ยนแปลงของสภาพภูมิศาสตร์โลกได้ละเอียดขึ้น ในประเทศไทยกรมแผนที่ทหารเป็นผู้เริ่มนำ WGS84 มาใช้ และหน่วยงานราชการต่างๆและเอกชนก็ได้หันมาใช้กันอย่างแพร่หลาย

    การกำหนด Map Datum ให้ถูกต้องมีความสำคัญมากต่อความถูกต้องในการระบุพิกัด เพราะถ้าอ้างอิง Map Datum ต่างกันค่าที่ได้จะแตกต่างกัน มาก
    ref: wikipedia.org
